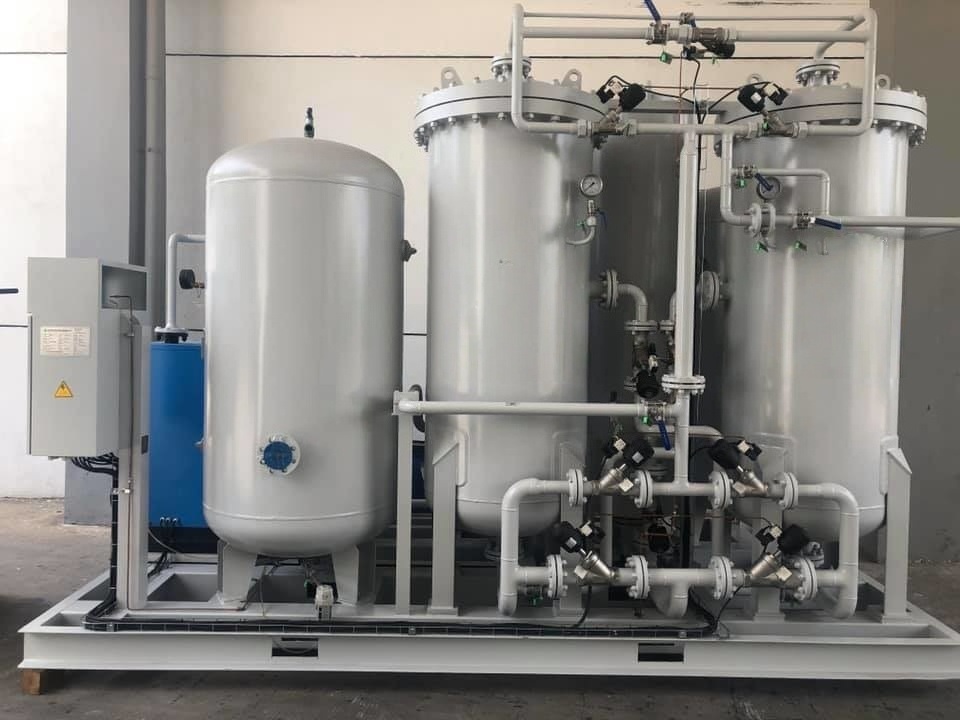

Σύστημα γεννήτριας αζώτου PSA για φούρνο θερμικής επεξεργασίας μετάλλων
| Name: | Γεννήτρια Αζώτου PSA | Application: | Φούρνος θερμικής επεξεργασίας μετάλλων |
| Nitrogen Purity: | 99%-99.999% | Capacity: | 5-5000 nm3/h |
| Outlet Pressure: | 0-10 barg | Dew Point: | ≤ -40°C |
| Operation Mode: | Συνεχές ή 24/7 | Installation: | Με ολίσθηση ή εμπορευματοκιβώτιο |
| Energy Saving: | Έως και 30% λιγότερη κατανάλωση ενέργειας | ||
| High Light: | 990,999% καθαρότητα Αζώτο επί τόπου,Προστατευτική ατμόσφαιρα χαμηλού σημείου δροσιάς |
||
Η Γεννήτρια Αζώτου PSA που διαθέτουμε παρέχει αξιόπιστη επιτόπια παροχή αζώτου με σταθερή καθαρότητα, ροή, πίεση και σημείο δρόσου για διεργασίες θερμικής επεξεργασίας μετάλλων. Παράγοντας άζωτο απευθείας στον χώρο παραγωγής, οι κατασκευαστές μπορούν να μειώσουν την εξάρτηση από φιάλες αζώτου ή παραδόσεις υγρού αζώτου, διατηρώντας παράλληλα μια σταθερή προστατευτική ατμόσφαιρα για συνεχείς λειτουργίες θερμικής επεξεργασίας.
Το άζωτο δεν αντιδρά με τα περισσότερα μέταλλα εκτός εάν φτάσουν σε εξαιρετικά υψηλές θερμοκρασίες, δεν υποστηρίζει την καύση ή την οξείδωση και είναι το λιγότερο δαπανηρό βιομηχανικό αέριο. Αυτές οι ιδιότητες το καθιστούν ιδανικό για τον καθαρισμό (purging) και την αδρανοποίηση των φούρνων, προστατεύοντας παράλληλα τις επενδύσεις των φούρνων από την οξείδωση σε υψηλές θερμοκρασίες.
Ως αραιωτικό μέσο, το άζωτο επιτρέπει την αποτελεσματική ανάμειξη και κατανομή ακριβών αντιδρώντων αερίων, όπως το υδρογόνο, σε ολόκληρο το φορτίο του φούρνου, βελτιώνοντας την κατανομή του αερίου σε όλο τον φούρνο.
Το άζωτο μπορεί να αποτελέσει το μοναδικό συστατικό της ατμόσφαιρας του φούρνου, ιδιαίτερα σε χαμηλότερα εύρη θερμοκρασιών. Το άζωτο υψηλότερης καθαρότητας παράγει γενικά καλύτερα αποτελέσματα θερμικής επεξεργασίας.
- Θερμική Επεξεργασία σε Σφραγισμένο Φούρνο Βαφής (Sealed Quench)
- Ανόπτηση & Σκληρή Συγκόλληση (Brazing)
- Πυροσυσσωμάτωση & Ενανθράκωση
- Λαμπρή Θερμική Επεξεργασία
- Κονιομεταλλουργία
- Φούρνοι Προστατευτικής Ατμόσφαιρας
- Θερμική Επεξεργασία Μεταλλικών Εξαρτημάτων
- Θερμική Επεξεργασία Ανοξείδωτου Χάλυβα
- Οξείδωση μετάλλου και επιφανειακός αποχρωματισμός
- Ασταθής ποιότητα θερμικής επεξεργασίας
- Υπερβολική απώλεια υλικού και ανάγκη επανεπεξεργασίας
- Διακοπές παραγωγής λόγω ανεπαρκούς παροχής αζώτου
- Υψηλό κόστος εμφιαλωμένου ή υγρού αζώτου
- Δυσκολία διατήρησης σταθερής πίεσης και ατμόσφαιρας στον φούρνο
- Διεργασία PSA γερμανικού τύπου με τεχνολογία πλήρωσης μοριακού κόσκινου που επεκτείνει τη διάρκεια ζωής της μονάδας σε πάνω από 10 έτη
- Πατενταρισμένοι ρυθμιζόμενοι πύργοι προσρόφησης που διατηρούν τη σταθερότητα της κλίνης του μοριακού κόσκινου
- Στροβιλώδης εκκένωση απαερίων που ολοκληρώνει την αναγέννηση εντός 15 δευτερολέπτων
- Αυτόματη εξαέρωση του μη συμμορφούμενου αζώτου με online ανάλυση καθαρότητας
- Προηγμένη τεχνολογία προσαρμογής φορτίου που μειώνει την κατανάλωση ηλεκτρικής ενέργειας κατά 20%
- Σπειροειδής σιγαστήρας πολλαπλών σταδίων που διατηρεί τον θόρυβο κάτω από 80 dB(A)
- Πλήρως αυτόματος έλεγχος PLC με οθόνη αφής HMI και απομακρυσμένη παρακολούθηση
| Εύρος Καθαρότητας | Συνιστώμενες Εφαρμογές |
|---|---|
| 99,0–99,9% | Καθαρισμός (purging) φούρνου, αδρανοποίηση και γενική εκτόπιση αέρα |
| 99,9–99,99% | Γενικές προστατευτικές ατμόσφαιρες, ενανθράκωση και ανθρακανάζωση |
| 99,99%+ | Απαιτητικές προστατευτικές ατμόσφαιρες που απαιτούν χαμηλά επίπεδα οξυγόνου και υγρασίας |
| 99,999%+ | Λαμπρή ανόπτηση, πλήρωση φούρνων κενού (backfilling) και διεργασίες ευαίσθητες στην οξείδωση |
Συμβουλή Επιλογής: Η υψηλότερη καθαρότητα αζώτου βελτιώνει τη σταθερότητα της ατμόσφαιρας και την ποιότητα της επιφάνειας, ωστόσο η βέλτιστη καθαρότητα θα πρέπει να καθορίζεται από τις ειδικές απαιτήσεις της διεργασίας θερμικής επεξεργασίας και όχι απλώς επιλέγοντας την υψηλότερη διαθέσιμη καθαρότητα.
| Παράμετρος | Τυπικό Εύρος |
|---|---|
| Τεχνολογία | PSA (Προσρόφηση Εναλλαγής Πίεσης) |
| Παροχή Αζώτου | 5–1000 Nm³/h |
| Καθαρότητα Αζώτου | 99%–99,999% |
| Πίεση Εξόδου | 0–10 barg |
| Σημείο Δρόσου | ≤ -40°C / Προσαρμοσμένο |
| Λειτουργία | Συνεχής / 24 ώρες |
| Έλεγχος | PLC + Οθόνη Αφής |
| Παροχή Ισχύος | 380–415 VAC, 3Ph, 50Hz ή Προσαρμοσμένη |
Οι τελικές προδιαγραφές επιλέγονται σύμφωνα με τον τύπο του φούρνου και τις πραγματικές απαιτήσεις της διεργασίας.
- Σταθερή Προστατευτική Ατμόσφαιρα - Η συνεχής παροχή αζώτου διατηρεί σταθερή την αδρανή ατμόσφαιρα και ελαχιστοποιεί την οξείδωση
- Υψηλή & Σταθερή Καθαρότητα Αζώτου - Προσαρμόσιμη καθαρότητα από 99% έως 99,999%
- Επιλογές Χαμηλού Σημείου Δρόσου - Μειώνει την οξείδωση που οφείλεται στην υγρασία και βελτιώνει τη σταθερότητα
- Συνεχής Λειτουργία 24/7 - Σχεδιασμένο για αδιάλειπτη βιομηχανική λειτουργία
- Επιτόπια Παραγωγή Αζώτου - Μειώνει την εξάρτηση από εξωτερικούς προμηθευτές αζώτου
- Προσαρμοσμένο για τον Φούρνο σας - Σχεδιασμένο σύμφωνα με τις ειδικές απαιτήσεις του φούρνου σας
Βασικά Εξαρτήματα:
- Ανθρακούχο Μοριακό Κόσκινο (CMS) υψηλής απόδοσης
- Δοχεία προσρόφησης PSA βιομηχανικής ποιότητας
- Πνευματικές βαλβίδες υψηλής ποιότητας
- Σύστημα φιλτραρίσματος πεπιεσμένου αέρα
- Ψυκτικός/προσροφητικός ξηραντήρας αέρα
- Δοχεία αεροφυλακίου και αποθήκευσης/εξισορρόπησης αζώτου (buffer)
- Σύστημα αυτόματου ελέγχου PLC με οθόνη αφής HMI
- Αναλυτής καθαρότητας αζώτου και όργανα παρακολούθησης
Τα βασικά εξαρτήματα περιλαμβάνουν ανθρακούχο μοριακό κόσκινο CMS-260, πνευματικές βαλβίδες γωνιακής έδρας SKF με διάρκεια ζωής χωρίς συντήρηση άνω των 2 εκατομμυρίων κύκλων και δοχεία πίεσης με πιστοποίηση PED/CE.
Παρέχουμε ολοκληρωμένη υποστήριξη που περιλαμβάνει:
- Επαγγελματική μηχανική διεργασιών και προσαρμοσμένο σχεδιασμό συστήματος
- Εργοστασιακές δοκιμές πριν από την αποστολή
- Τεχνική τεκμηρίωση και υποστήριξη εγκατάστασης
- Θέση σε λειτουργία και εκπαίδευση χειριστών
- Μακροχρόνια τεχνική υποστήριξη και προμήθεια ανταλλακτικών
Εγγύηση: 18 μήνες από την αποστολή ή 12 μήνες από την εκκίνηση
Ανθρακούχο Μοριακό Κόσκινο: Διάρκεια ζωής άνω των 8 ετών με δωρεάν αντικατάσταση κατά τη διάρκεια της εγγύησης
Υποστήριξη: Δωρεάν καθοδήγηση εγκατάστασης, θέση σε λειτουργία και εκπαίδευση με μακροχρόνια τεχνική υποστήριξη για 10 έτη
Η απαιτούμενη καθαρότητα εξαρτάται από τη διεργασία θερμικής επεξεργασίας. Άζωτο καθαρότητας 99,9%–99,99% χρησιμοποιείται συνήθως για προστατευτικές ατμόσφαιρες, ενανθράκωση και ανθρακανάζωση, ενώ καθαρότητα 99,99%–99,999%+ μπορεί να συνιστάται για λαμπρή ανόπτηση, πλήρωση φούρνων κενού (backfilling) και διεργασίες που απαιτούν πολύ χαμηλά επίπεδα οξυγόνου και υγρασίας.
Η παροχή της γεννήτριας αζώτου θα πρέπει να υπολογίζεται με βάση τη συνεχή κατανάλωση του φούρνου, την κατανάλωση αιχμής, τις απαιτήσεις καθαρισμού (purging) και τον κύκλο λειτουργίας. Συνιστούμε να παρέχετε τον τύπο του φούρνου, την κατανάλωση N₂, τις ώρες λειτουργίας και τον όγκο καθαρισμού για τη σωστή διαστασιολόγηση.
Η απαιτούμενη πίεση εξόδου εξαρτάται από τον φούρνο και το σύστημα διανομής αερίου. Πολλές εφαρμογές απαιτούν περίπου 2–8 barg, αλλά μπορούν να σχεδιαστούν συστήματα υψηλότερης πίεσης όταν απαιτείται. Η γεννήτρια θα πρέπει να επιλέγεται με βάση την πίεση που απαιτείται στην είσοδο του φούρνου.
Ναι. Η υγρασία στο άζωτο μπορεί να συμβάλει στην οξείδωση, στον επιφανειακό αποχρωματισμό και στην αστάθεια της διεργασίας. Για πολλές εφαρμογές προστατευτικής ατμόσφαιρας, ορίζεται συνήθως σημείο δρόσου ≤ −40°C, ενώ πιο απαιτητικές διεργασίες ενδέχεται να απαιτούν ακόμη χαμηλότερα επίπεδα υγρασίας.
Ναι. Ένα κεντρικό σύστημα παραγωγής αζώτου μπορεί να τροφοδοτήσει πολλαπλούς φούρνους μέσω ενός κοινού δικτύου διανομής. Το σύστημα θα πρέπει να διαστασιολογείται σύμφωνα με τη συνολική ζήτηση συν την ταυτόχρονη κατανάλωση αιχμής, με κατάλληλη αποθήκευση εξισορρόπησης (buffer) και έλεγχο πίεσης.
