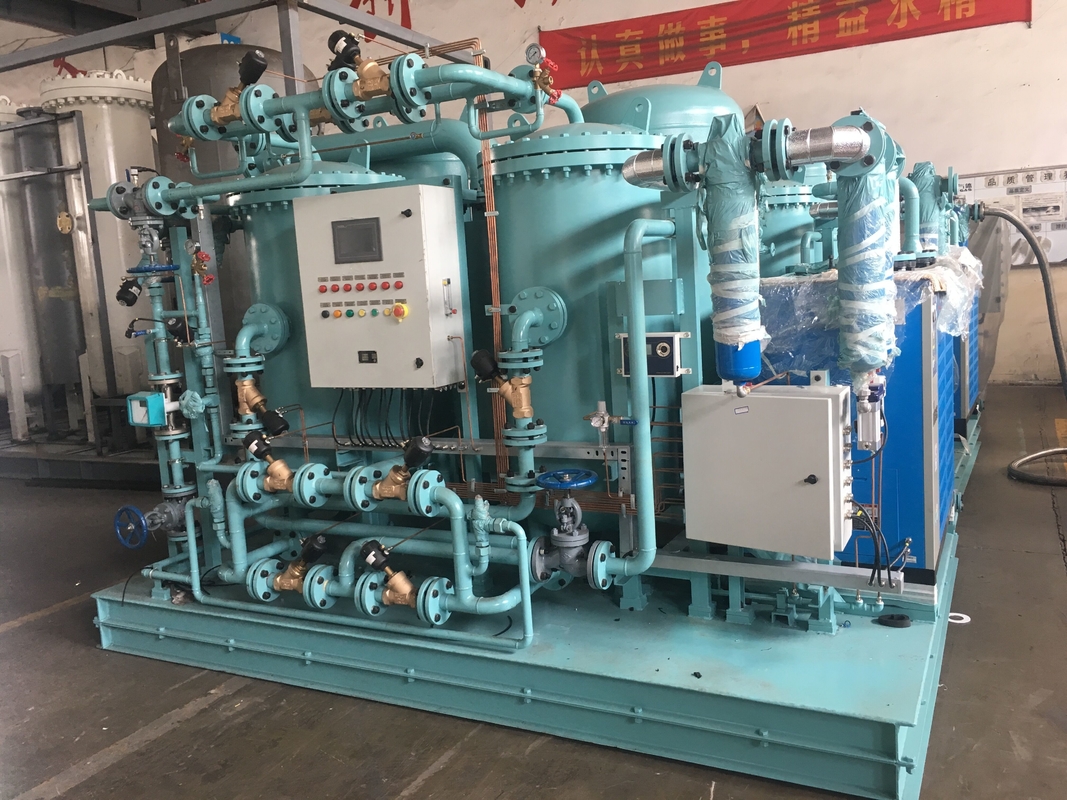

Γραμμή παραγωγής νερού αποβλήτων συστημάτων παραγωγής αζώτου και επεξεργασίας αερίου
| Material: | Χάλυβα ανθρακούχου χάλυβα/ανοξείδωτο χάλυβα | Certificates: | BV ,, CCS, ISO, TS |
| Capaicty: | 5-5000 nm3/h | Purity: | 95%-99,9995% |
| Dew point: | -70 ℃ | Operate power: | 1 kW |
| Application: | Σύστημα παραγωγής αζώτου για το νερό αποβλήτων, γραμμή παραγωγής επεξεργασίας αερίου αποβλήτων | ||
| High Light: | Γεννήτρια αζώτου PSA για επεξεργασία λυμάτων,Σύστημα παραγωγής αζώτου για επεξεργασία αερίων,Βιομηχανική γραμμή παραγωγής αζώτου με εγγύηση |
||
Γραμμή Παραγωγής Επεξεργασίας Υγρών και Αερίων Αποβλήτων Συστήματος Παραγωγής Αζώτου
Γεννήτρια αζώτου PSA
1) Καθαρότητα Ν2: 99-99,9995%
2) Ροή Ν2: 3-3000Nm3/h
3) Πίεση Ν2: 1-8 bar (ρυθμιζόμενη)
4) Ελεγκτής SIMENS PLC
Τι είναι το PSA;
Είναι μιατεχνολογία που χρησιμοποιείται για την παραγωγή αερίουΑζώτου επί τόπου.
Ο Άνθρακας Μοριακός Σίτος (CMS) προσροφά μόρια οξυγόνου και υδρατμών υπό υψηλή πίεση - επιτρέποντας στο άζωτο να περάσει, έτσι ώστε το άζωτο να διαχωρίζεται από τον αέρα.
Μπορούν να παρασχεθούν μονάδες τοποθετημένες σε πλαίσιο σύμφωνα με τις απαιτήσεις του πελάτη.
Τεχνολογική Διαδικασία
Τα συστήματα παραγωγής αζώτου από την εταιρεία μας σχεδιάζονται και κατασκευάζονται με βάση την αρχή
της Προσρόφησης με Εναλλαγή Πίεσης (PSA). Ο ατμοσφαιρικός αέρας, αφού συμπιεστεί και καθαριστεί για την απομάκρυνση λαδιού, νερού και σκόνης, εισέρχεται στη συσκευή προσρόφησης με εναλλαγή, γεμάτη με
μοριακό σίτο άνθρακα (CMS). Η ροή πεπιεσμένου αέρα προς τον πύργο προσρόφησης είναι από κάτω προς τα πάνω.
Στη διαδικασία, το μόριο οξυγόνου προσροφάται, ενώ το άζωτο εξέρχεται από την άνω πλευρά του πύργου προσρόφησης και στη συνέχεια εισέρχεται στη δεξαμενή αποθήκευσης για ακάθαρτο άζωτο. Μετά από κάποιο χρονικό διάστημα, ο CMS στον πύργο προσρόφησης κορεστεί από το προσροφημένο οξυγόνο. Σε αυτό το σημείο, απαιτείται αναγέννηση. Αυτό
πραγματοποιείται σταματώντας το βήμα προσρόφησης και μειώνοντας την πίεση στον πύργο προσρόφησης. Η προσρόφηση και η αναγέννηση διεξάγονται εναλλακτικά στους δύο πύργους προσρόφησης για να διασφαλιστεί η συνεχής παραγωγή
αερίου αζώτου.
Τα εξαρτήματα ολόκληρου του συστήματος
Ολόκληρο το σύστημα παραγωγής αζώτου αποτελείται κυρίως από τον αεροσυμπιεστή, τη δεξαμενή πεπιεσμένου αέρα
δοχείο, φίλτρα, ψυκτικό στεγνωτήρα, τη γεννήτρια αζώτου PSA και τη δεξαμενή λήψης αζώτου.
Για τον αεροσυμπιεστή, διάσημες μάρκες όπως η Atlas Copco, η Ingersoll Rand μπορούν να διατεθούν
από την εταιρεία μας για να ταιριάζουν με τις γεννήτριες αζώτου PSA.
Για τα φίλτρα, τα στοιχεία με μάρκα Hankison, Domnick είναι διαθέσιμα.
Για τον ψυκτικό στεγνωτήρα, έχουμε την J.mec, την πρώτη μάρκα στην Κίνα, καθώς και την Hanzhou Union Filter, τον επαγγελματία κατασκευαστή στεγνωτηρίων και φίλτρων.
Ενίσχυση:Για να διασφαλιστεί η καλύτερη ποιότητα και μεγαλύτερη διάρκεια ζωής, τα κύρια μέρη όπως ο CMS
και ο PLC, χρησιμοποιούμε παγκοσμίου φήμης μάρκες Japan Takeda και MITSUBISHI, για τις βαλβίδες, χρησιμοποιούμε γερμανικές ηλεκτρομαγνητικές βαλβίδες και πνευματικές βαλβίδες Burkert.
Προδιαγραφές:
Χωρητικότητα/Ροή Αζώτου: 3-3000Nm³/h
Καθαρότητα Αζώτου: 95%-99,9995% (95%, 97%, 98%, 99%, 99,5%, 99,9%, 99,99%, 99,999%, 99,9995%)
|
Αρ. |
Μοντέλο |
Χωρητικότητα(Nm3/h) |
Καθαρότητα |
Ισχύς(KW) |
Συνολικές διαστάσεις(mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Σημείωση: Για περισσότερες ειδήσεις, επικοινωνήστε ελεύθερα με την Joshining Energy & Technology Co.,Ltd ή στείλτε μας email απευθείας |
|||||
Τεχνικά Χαρακτηριστικά:
1.Υψηλή καθαρότητα.
Το αέριο άζωτο 99,9995% παράγεται σε μία μόνο διαδικασία χωρίς
συσκευές καθαρισμού.
2.Εξαιρετική εξοικονόμηση ενέργειας
Μοναδική κατανομή ροής αερίου, προηγμένη τεχνολογία εξοικονόμησης ενέργειας,
εξαιρετικός μοριακός σίτος καθιστούν τη Γεννήτρια Αζώτου HUILIN ενεργειακά αποδοτική
πετυχαίνοντας 10~20% περισσότερο από άλλες.
3.Σταθερή λειτουργία, μεγάλη διάρκεια ζωής
Μοναδική τεχνολογία κυλίνδρου σύσφιξης που επεκτείνει αποτελεσματικά τη ζωή του
μοριακού σίτου.
4.Υψηλός βαθμός αυτοματισμού
Η τεχνολογία αυτόματου ελέγχου θα μπορούσε να αλλάζει μηχανές με ένα πλήκτρο,
και να έχει απομακρυσμένη και κεντρική λειτουργία χωρίς ανθρώπινη επίβλεψη.
Ποια είναι η διάρκεια ζωής των Μοριακών Σίτων Άνθρακα (CMS);
Συνήθως, για κανονική χρήση, η διάρκεια ζωής του CMS είναι περίπου 5 έως 8 χρόνια.
Ποιος είναι ο κύκλος αντικατάστασης του στοιχείου φίλτρου;
Συνήθως, το στοιχείο φίλτρου χρειάζεται αντικατάσταση κάθε 6 έως 8 μήνες.
